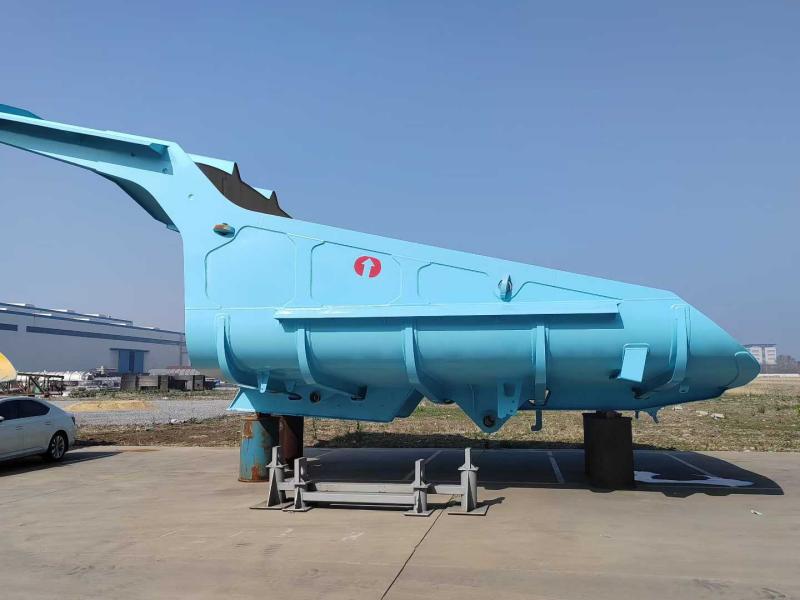

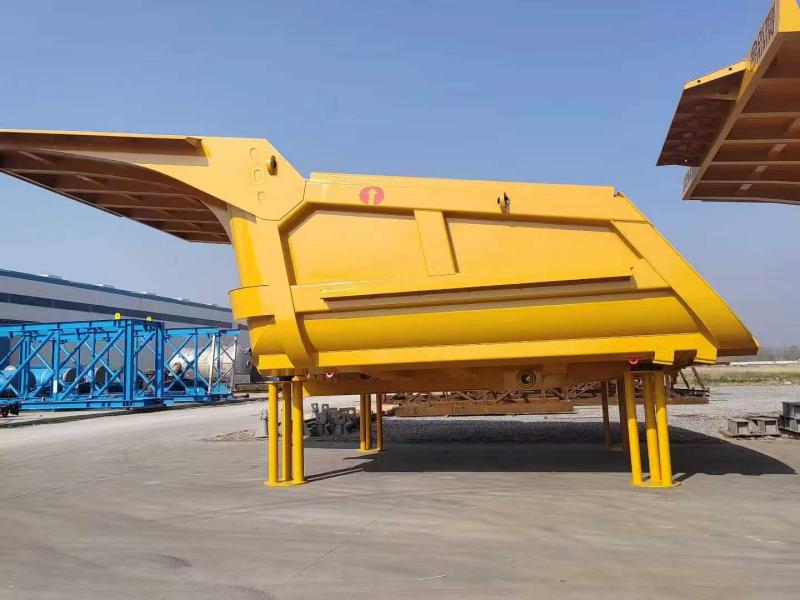

Грузовой кузов тяжелого карьерного самосвала

Грузовой кузов тяжелого карьерного самосвала Hongsheng спроектирован с учетом реальных суровых условий эксплуатации горнодобывающих предприятий в качестве основной предпосылки; он органично объединяет высокопрочные, износостойкие стальные пластины и конструкцию, оптимизированную с помощью анализа методом конечных элементов, с гидравлической подъемной системой самосвала. Отходя от традиционных прямоугольных конструкций с плоским дном, этот грузовой кузов имеет профиль ковшового типа без задней двери и с непрерывным наклоном. Эта конструкция дополняется многослойным расположением износостойких сталей двойного класса NM400/NM450: NM450 используется для пола и зон повышенного износа, чтобы противостоять истиранию при скольжении, а NM400 применяется для ударных зон и верхних защитных пластин для поглощения ударов падающих камней. Кроме того, внешняя каркасная конструкция, состоящая из пяти продольных и девяти поперечных ребер, в сочетании с переходной конструкцией с закругленной дугой эффективно распределяет напряжения при больших нагрузках, тем самым предотвращая растрескивание сварных швов и деформацию пластины.

Определение продукта и основная идентичность

Что такое кузов Rongsheng Cargo тяжелого карьерного самосвала?

Это полностью сварная грузовая платформа монококовой конструкции, специально предназначенная для карьерных самосвалов с механическим приводом грузоподъемностью от 50 до 100 тонн. Грузовой кузов тяжелого карьерного самосвала, разработанный без традиционной задней двери (закрытой), имеет форму «ковша» или «бульдозера». Такая геометрия смещает центр тяжести вперед во время подъема, создавая естественную плоскость скольжения.

Ключевые маркеры идентичности:

Конструкция: 100% роботизированная + ручная сварка с полным проплавлением.

Геометрия: изогнутый пол (в стиле банана) с поднимающимся задним углом.

Оборудование: встроенные защитные приспособления для выброса камней и усиленные шарнирные проушины.

Технические преимущества и инженерное превосходство

1. Наклонная конструкция «пол-призрак» (нулевой перенос)

Наш инженерный анализ горнодобывающих предприятий по всему миру показал, что стандартные прямоугольные кузова удерживают до 3-5 тонн липкого материала за цикл. Компания Rongsheng решила эту проблему, отказавшись от плоского пола. Грузовой кузов тяжелого карьерного самосвала имеет плавный подъем на 13 градусов от ограждения кабины до задней оконечности. Этот эффект «живого пола» использует ускорение силы тяжести. При срабатывании подъемника груз ломается и скользит одним движением. Больше никаких раскопок, никаких ударов молотом по замерзшему грузу.

2. Материаловедение: стратегическое расслоение NM400 и NM450.

Выбор правильной марки стали – это баланс между ударной вязкостью и чистым сроком службы -1. Мы не используем единую оценку для всего модуля; мы используем стратегию «Bi-Grade».

Пол и нижние боковые стенки (высокая степень износа): оснащены материалом NM450, обеспечивающим превосходную стойкость к истиранию при скольжении (твердость 420–480 HB).

Верхние боковые стенки и передний навес (ударопрочный): оснащены сплавом NM400, обеспечивающим превосходную прочность и стабильность сварного шва (твердость 360–440 HB).

Такое сочетание гарантирует, что грузовой кузов тяжелого карьерного самосвала поглощает удары от падения 500-килограммовых валунов без трещин (NM400), а пол отклоняет постоянное сопротивление груза (NM450).

3. «Пятиреберная, девятипродольная» интеграция скелета.

Моделирование методом конечных элементов (FEA) показало, что трещины под напряжением обычно возникают в сварных швах между полом и элементами жесткости. Поэтому вместо того, чтобы просто приваривать поперечины к плоской пластине, мы интегрируем несущую конструкцию в корпус. Внешняя решетчатая конструкция «Пять продольных и девять крестовых» действует как ферма. Он распределяет загруженную массу более 60 тонн по всей направляющей шасси, предотвращая деформацию «банановой кожуры», характерную для продуктов конкурентов.

Основные характеристики и функциональный дизайн

Оптимизированная геометрия прогиба горных пород

Передний фонарь простирается наружу и вверх под углом 45 градусов. Он выполняет две важные функции грузового кузова тяжелого карьерного самосвала:

Защита: Отражает валуны от крыши и лобового стекла кабины.

Увеличение объема: увеличивает ударную мощность без опасного поднятия центра тяжести.

Усиленная зона удара хвостом

На задней кромке имеется износостойкая полоса NM450 двойной толщины. Во время обратного перетаскивания (обычная практика очистки разгрузочных площадок) стандартные кузова деформируются. Наш усиленный хвост сохраняет свою линейную форму, обеспечивая надлежащее уплотнение задней двери (если она имеется).

Технический паспорт (спецификации)

Типовые технические характеристики грузового кузова тяжелого карьерного самосвала класса 60 тонн. Доступны индивидуальные разработки для других полезных нагрузок.

Почему стоит выбирать Rongsheng в качестве решения для горнодобывающей промышленности в тяжелых условиях?

Выбор поставщика основного оборудования является стратегическим решением. Jiangsu Rongsheng Import And Export Co., Ltd. дифференцируется благодаря «Технической поддержке металлургии». Мы не торговая компания; мы инженеры.

Металлургическое преимущество: поскольку наша материнская компания специализируется на оксиде свинца и тяжелой промышленной переработке (оборудование для производства оксида свинца, теплотехника), мы обладаем глубоким пониманием высокотемпературных напряжений и изменений кристаллической структуры стали-1. Мы применяем эту «логику теплового стресса» к сварке кузовов наших грузовиков, обеспечивая минимизацию HAZ (зон термического воздействия).

Изготовление по индивидуальному заказу: мы не поддерживаем универсальные запасы. Каждый грузовой кузов тяжелого карьерного самосвала подвергается обратному проектированию, чтобы соответствовать конкретным точкам крепления шасси (поворотные пальцы и лестничные рамы) вашего существующего парка (CAT, Komatsu, БелАЗ или XCMG).

Гарантия на структурную целостность: мы предлагаем стандартную структурную гарантию от растрескивания на плитах основного пола — свидетельство нашей термообработки после сварки, снимающей напряжение.

Профиль компании и глобальное присутствие

Компания Jiangsu Rongsheng Import And Export Co., Ltd. имеет глубокие корни в тяжелом производстве. Начав с линий по производству оксида свинца высокой сложности (обслуживающих аккумуляторную, стекольную и керамическую отрасли), компания расширила свой опыт в области обработки тяжелых грузов на сектор горнодобывающей логистики.

Наши основные компетенции:

Направления исследований и разработок: под руководством старших инженеров с более чем 10-летним опытом работы в области применения износостойкой стали.

Глобальное обслуживание: мы предоставляем техническое руководство на месте при первой установке.

Качество превыше всего: каждый грузовой кузов тяжелого карьерного самосвала подвергается магнитопорошковой проверке (MPI) для обнаружения дефектов подповерхностных сварных швов перед пескоструйной обработкой и покраской.

Рекомендации по транспортировке и установке

Учитывая объемный размер грузового кузова тяжелого карьерного самосвала, доставка обычно осуществляется в контейнерах с плоской стойкой или навалочных судах.

Предварительная сборка: Корпус сваривается как единое целое.

Обработка поверхности: Двухкомпонентная эпоксидная грунтовка (защита от коррозии при морских перевозках) + полиуретановое верхнее покрытие (стойкость к ультрафиолетовому излучению).

Установка на месте: наша команда предоставляет инструкции по креплению болтов для выравнивания цилиндра подъемника во избежание перекручивания нового корпуса.

Часто задаваемые вопросы (FAQ)

Вопрос: Могу ли я установить кузов Cargo на шасси грузовика другой марки (например, Komatsu HD785)?
А: Да. Компания Jiangsu Rongsheng Import And Export Co., Ltd. разрабатывает грузовой кузов тяжелого карьерного самосвала, не зависящий от марки. Нам нужны исходные размеры вашего шасси (диаметр шарнирного пальца, ширина лестничной рамы, ход цилиндра подъема), чтобы изготовить правильный монтажный подрамник.

Вопрос: Как мне выбрать между закрытым корпусом и ковшовым корпусом без ворот?
Ответ: Если вы перевозите мелкий песок или щебень, шибер предотвращает «пилообразность» кучи. Если вы перевозите взорванную породу или мусор после сноса, наша стандартная конструкция ковша без ворот обеспечивает более высокую скорость разгрузки и отсутствие обслуживания ворот. Мы проконсультируем вас в зависимости от плотности вашего материала.

Вопрос: Каковы сроки изготовления кузова тяжелого карьерного самосвала по индивидуальному заказу?
О: Стандартным телам требуется 30-45 дней. Изготовление на заказ (включая проверку чертежей и изготовление выкроек) занимает 45-60 дней плюс время морской перевозки.

Вопрос: предоставляете ли вы болты вкладыша?
А: Да. Мы поставляем полный комплект оборудования, включая вкладыши с квадратной головкой чашки и резиновые шайбы для гашения вибрации, гарантируя, что вкладыши NM450 плотно прилегают к основной плите пола.

Свяжитесь с инженерной поддержкой

Есть ли у вас особые требования к полезной нагрузке или характеру износа вашего текущего парка?

Свяжитесь с нами/ Наш инженерный отдел вЦзянсу Ронгшенг Импортно-Экспортная Компания, Лтд.Мы предоставим прогноз износа грузового кузова тяжелого карьерного самосвала с помощью анализа методом конечных элементов (FEA) специально для условий вашего рудника.
