Описание продукта

В постоянно развивающемся ландшафте производственных технологий, пребывание в будущем требует современного оборудования. Новое оборудование для производственной линии красной линии предназначено для соответствия самым высоким стандартам производительности, надежности и эффективности. Эта передовая система предназначена для производства красного свинца, критического компонента во многих промышленных приложениях. Ниже мы предоставляем подробный обзор ключевых функций и спецификаций этого передового оборудования.

Красная линия производства свинца использует новый процесс, включающий непрерывное плавление и пульверирование в печи Бартона, грануляции и глубокого окисления и быстрого охлаждения в движущемся слое. Используя кальцинирование движущегося слоя и процесс быстрого охлаждения, твердые частицы движутся непрерывно вниз в плотном состоянии, избегая столкновений и интенсивного трения, что приводит к очень низкой скорости поломки. Реактор движущегося слоя имеет высокую тепловую инерцию и минимальные колебания температуры, что полностью соответствует требованиям температуры реакции. Время пребывания материала в движущемся слое длинное и равномерное, обеспечивая длительное время реакции. Тепловой обмен контркой между материалом и горячим дымовым газом контролирует температуру выхлопа, эффективно используя тепловую энергию и поддержание простой системы. Внутри слоя материал постепенно перемещается от низкой температуры к высокой температуре, а затем обратно к низкой температуре, устраняя генерацию паров свинца. По сравнению с методом электрической печи, этот процесс потребляет только 30% от энергии и стоит только 20% от исходного процесса.

Преобразование состояния ведущего состояния:

(1) Плавание электролитического свинца № 1 Сначала работники помещают электролитическое свинец № 1 на машину для кормления свинца и поместите его в плавление в свинцовом плавлении для плавления (этот процесс является прерывистым производством, цикл кормления составляет 10-12 минут, а 52 кг материала питается каждый раз). Ведущая таяющая печь нагревается примерно до 480 ℃ (процесс плавления свинца электрически нагревается). Электролитический свинец расплавляется в жидкость и течет в порошок, изготавливая печь через герметичную трубу. Процесс плавления свинца полностью запечатан, не генерируется свинцовый дым, все материалы передаются, и не генерируется свинцовый шлак.

(2) Сборник свинца и коллектор с коллектором пыли. Это порошкообразный материал металлического свинца со слоем PBO на поверхности. Он образуется чистым свинцом через конкретный процесс термического окисления. Жидкий свинец из свинцовой таяющей печи попадает в печь, где она перемешивается и вращается на высокой скорости центробежной силой, сохраняя температуру приблизительно 450-480 ° C. Под отрицательным давлением внешний воздух втягивается в печь. Вращение рабочего колеса гарантирует, что свинец и воздух вступают в контакт друг с другом, создавая тонкий порошок свинца с желаемой степенью окисления. Ведущий на поверхности свинцовой жидкости окисляется в оксид свинца, порошкообразное вещество с низкой удельной гравитацией, которое легко плавает (и содержит небольшое количество свинца). Первоначально окисляемый порошок свинца затем транспортируется через смешанный шнек через вторичный циклонный сепаратор и воздуховоды с мешками, где он окинется, а затем отправляется в окислительную печь. Эта производственная линия оснащена индуцированным вентилятором на циклоне и блоке мешков. Ведущий пороховой аппарат, сборщик пыли и окислительная печь работают под отрицательным давлением. Этот процесс генерирует свинцовый флам, который захватывается сепаратором циклона и мешками и транспортируется в силос хранения вместе с изначально окисленным порошком свинца.

Ключевые параметры процесса для производства красного свинца:

1) В ходе нормального производства температура растворения печи устанавливается на уровне 530 ° C.

2) Температура из пульверизации печи контролируется между 430-540 ° C, ток контролируется между 19-30А, а индуцированный ток тяги контролируется между 9-14a. Температуру и демппер должны быть скорректированы соответственно в зависимости от фактических условий. Pb% пульверирующей падки, очищенной от печи, следует контролировать ниже 10%.

3) Грануляционный барабан должен работать не менее 20 минут, а размер частиц должен контролироваться между 12-18 сетей. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Цзянгейн, провинция Цзянсу, промышленный парк Цзинцзян

4) Во время нормального производства печи с окислением закрытого движущегося слоя температура камеры сгорания контролируется между 600-950 ° C для природных газовых печей и 400-750 ° C для электрических печей. Температура верхних, средних, нижних и нижних срезов движущегося слоя контролируется следующим образом:

Верхняя сечение дымового газа температура: 360-530 ° C, температура окисления верхнего сечения: 420-530 ° C; Средняя часть дымового газа температура: 360-530 ° C, температура окисления среднего сечения: 400-500 ° C; Температура в входе дымовых отверстий нижней части: 400-530 ° C, нижняя температура окисления нижней части: 400-500 ° C; Температура в входе дымовых отверстий нижнего нижнего сечения: 340-510 ° C, температура окисления нижнего нижнего среза: 340-510 ° C. Температура каждого сечения в основном основана на температуре окисления. Скорость потока выделения готового продукта контролируется на уровне 3,4 кг/м.

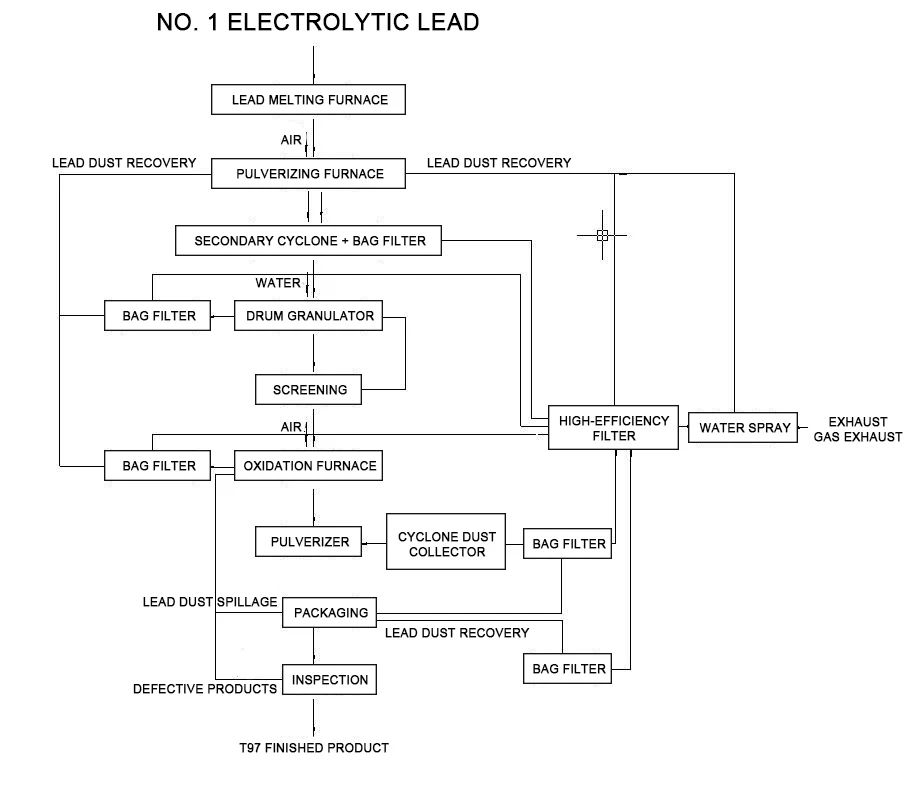

Процесс производства описывается следующим образом: Электролитический свинец № 1 помещается вручную на конвейерную ленту и расплавляется в плавильной печи (этот процесс прерывистый, с циклом подачи 10-12 минут и 52 кг свинца на заряд). Пометящая печь нагревается примерно до 480 ° C (электрическое нагревание используется во время процесса плавления свинца). Электролитический свинец расплавляется в жидкое состояние (образуется следовое количество свинцового шлака), а затем протекает через герметичный трубопровод в последующую печень Бартон. Процесс таяния свинца полностью закрыт, что не генерирует свинцовый дым или пыль. Все материалы полностью перенесены. Роллер -гранулятор добавляется после расщепляющейся печи. По мере того, как свинцовый порошок попадает в гранулятор, автоматически добавляется небольшое количество нейтральной воды, чтобы служить связующим для последующих процессов спекания и окисления, сохраняя отрицательное давление в окистной печи. При комнатной температуре гранулированный свинцовый материал, полученный в результате пульверизационного процесса, непрерывно сбрасывается из гранулятора и автоматически подается в печь спекания и окисления. Гранулятор барабана полностью запечатан и оснащен устройством автоматического кормления (добавление воды). Сборщик газа установлен выше. Сгенерированный выхлопной выхлопной выхлопной газы собирается и обрабатывается в мешком. Сохраненная свинцовая пыль возвращается в процесс измельчения, а выхлопные газы обрабатывают спрей с водой, а затем сбрасывают через выхлопную стеку. Выхлопной газ, генерируемый пельверизирующей печью, окислительной печи, дробилки и упаковочных участков, обрабатывается мешками. Удерживаемая свинцовая пыль затем передается в секцию грануляции барабана, обрабатывается в высокоэффективном коллекторе пыли и возвращается в пельюнирующую печь. Затем выхлопной газ входит в систему спрея воды. Сохраненная свинцовая пыль, обработанная в пакетном фильтре, возвращается в печенье печи и упаковочную часть, а выхлопные газы вступают в систему спрея с водяными.

1. Секция Бартона Меткинга

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
1	Ведущая тележка большая / маленькая комбинация	4	Q235 рамка, 10# Channel Steel, Плоская тарелка 10 мм	Хуарун	Подшипники NSK (6206/6207), Универсальный мотор (вторичная энергоэффективность), Guomao Reducer (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8t/set	0,75 кВт/единица
2	Свинцовая таяющая печь	4	Сержасная сталь печи 310S, толщина 12 мм, оболочка 3 мм, крышка печи 12 ммк235, Нагревательная трубка 310sφ16 мм*1,5 мм, Изоляционный слой 300 мм	Хуарун	Внутреннее нагревание и внешнее нагревание, Температура проектирования оборудования составляет 0-550 ℃, оснащен датчиком температуры	130011001650	1,5t/set	Внешний 18 кВт/блок Внутренний 24 кВт/единица
3	Автобус1380	4	310S нержавеющая сталь, Баррел 12 мм 304 нержавеющая сталь, днонем 80 мм, Внешняя оболочка Q235 3 мм, изоляционный слой 80 мм, Главный вал110 мм	Хуарун	310S нержавеющая сталь (выдерживает температуру 1180 ° C), Универсальный мотор (уровень энергоэффективности 2), NSK подшипники, диапазон температуры проектирования оборудования 0-600 ° C, оснащен датчиком температуры, скоростью 210 об / мин	270018002550	3.0t/set	30 кВт/единица
4	управляющий шкаф	4	1,5 мм для корпуса коробки и 2,0 мм для дверной панели	Шанхай Хаофуман	Withplc и сенсорный экран	8008002000	0,2/единица

2. Грануляционная секция

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
1	шлифовальный штрих	4	Скорость шпинделя 3900R/мин, шлифование тонкости 320 сетка, вывод 480 кг/ч, Объем воздуха на выходе 2170 м³/ч (без нагрузки), Скорость воздуха на выходе 35 м/с (без нагрузки)	Авиакомпании Чанчжоу Ухан	В том числе кадр, обложка, компенсатор, шоковой поглотитель, V-beltC4064	1100580840	1,5t/set	30 кВт/единица
2	Мотор 30 кВт	4	Вторичная энергоэффективность	глобальный	Шкив
3	Грануляционная машина	4	Barrel SUS304 (6 мм), кадр 16#	Хуарун	Оснащен пылевой ChamberQ235 (1,5 мм), Guomao Reducer (CZQ350-8-11), Мотор Huanqiu (вторичная энергоэффективность)	280012502000	1.4t/int	7,5 кВт/единица
4	лифт	1		Янчжоу пластик чудес	Углеродистая сталь, цепное металлическое ведро (нержавеющая сталь)	10005006000	2.5t/set	3 кВт/единица
5	SkirtConveyor	2	Длина: 9500 мм, ширина (поверхность транспортировки) 400 мм, Скорость 10 м/мин	Янчжоу пластик чудес	Углеродная сталь, края юбки из ПВХ, Полностью запечатан двумя бункерами и получением впадины, Вывод 40т/день	9500400500	1,5 т/единица	3 кВт/единица
6	Поле управления (с сенсорным экраном)	2		Шанхай Хаофуман		43010001000	0,1t/единица
7	Хранение бака	1	SUS304 (3 мм), Том 1,8 м³	Хуарун		Φ1200*7000	2t/int

3. Секция удаления пыли

Серийный номер

Название устройства

Количество единиц

Параметры устройства

Производитель

Примечание

Размеры

масса

власть

1

Сборщик пульсной пыли с 72 мешками

10

Область фильтрации 54㎡,

концентрация пыли <15 г/м³,

Эффективность 99,5%, коробка Q235 (3 мм)

Хуарун

В том числе пульсная сумка,

контроллер,

сепаратор нефтяной воды,

Универсальный мотор (уровень энергоэффективности 2),

Подшипник NSK (FC207),

Guomao Reducer (BWD2-43-Y1,5-2P)

2500*1500*3900

2.5t/int

1,5 кВт/единица

2

11 кВт поклонник

6

Корпус Q235 (4 мм)

Нантон Ганан

Включая импорт и экспорт,

Глобальный мотор (вторичная энергоэффективность)

1000*800*1500

0,4т/единица

11 кВт/единица

4. Секция

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
1	Гексагональное сито	2	Корпус Q235 (3 мм), экран SUS304 (10 сетей, 18 сетей)	Хуарун	NSK6312, Машины ноги 120603 квадратная трубка, Мотор Huanqiu (вторичная энергоэффективность), Guomao Reducer (BWD1-59-Y1,5-2P)	3000120 03000	1,5t/set	1,5 кВт/единица
2	Дробилка	2	Корпус Q235 (12 мм), экран SUS304 (12 сетей)	Хуарун	Guomao Reducer (BWD3-43-Y2.2-2P), Мотор Huanqiu (вторичная энергоэффективность)	1000300400	0,3т/единица	2,2 кВт/единица
3	Бункер	20	Цилиндр Q235 (3 мм), Машина ноги L5#, Объем 0,15㎡	Хуарун		Q159*5000	1,1т/единица
4	управляющий ящик	2		Шанхай Хаофуман	Withplc и сенсорный экран	43010001000	0,1/единица
5	Передача шнека	6	Материал оболочки SUS304, φ133*4.5	Хуарун	Guomao Reducer (BWD2-43-Y1,5-2P), Мотор Huanqiu (вторичная энергоэффективность), NSKFC207	Φ159*4000	0,8t/set	1,5 кВт/единица

5. спекание секции

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
1	Спекающая движущаяся кровать	6	Цилиндр корпус Вмята650 мм, Материал SUS304 (6 мм), длина окисления 8 м, Датчик температуры 17 баллов контроль	Хуарун	В том числе основная труба, газовый клапан, Компенсатор, клапан бабочки	1200*7500	2.5t/set
2	Стеклянный роторногметр	6	газ	Dongtai Instrument Factory		15005001500	0,3т/единица
3	Полуфанальный продукт Silo	6	Ствол Q235 (3 мм)	Хуарун		Φ800*1200	0,3т/единица
4	Топливная печь	6	Shell SUS310S (6 мм), Нагревательная трубка SUS310S, φ12.5*1,5	Хуарун		Φ400*2500	0,8t/set	80 кВт/блок
5	Сборщик пульсной пыли с 72 мешками	6	Область фильтрации 54㎡, концентрация пыли <15 г/м³, эффективность 99,5%, коробка Q235 (3 мм)	Хуарун	В том числе пульсная сумка, контроллер, сепаратор нефтяной воды, Универсальный мотор (уровень энергоэффективности 2), Подшипник NSK (FC207), Guomao Reducer (BWD2-43-Y1,5-2P)	250015003900	2.5t/int	1,5 кВт/единица

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
6	11 кВтфан	6	Корпус Q235 (4 мм)	Нантон Ганан	Включая импорт и экспорт, Глобальный мотор (вторичная энергоэффективность)	10008001500	0,4т/единица	11 кВт/единица
7	L51 Корни Вентилятор	6	Скорость 980r/мин, поток входа 13,6 м³/мин, Оборудован 6-ступенчатым двигателем 380V11 кВт	Шаньдун Руибо	В том числе входные и розетки и база	100008001000	1t/int	15 кВт/единица
8	Охлаждающая кровать	6	Ствол Q235 (6 мм)	Хуарун		8005001000	0,3т/единица
9	Готовой продукт Сило	6	Ствол Q235 (6 мм)	Хуарун		400400500	0,1t/единица
10	Шкаф управления (с помощью сенсорного экрана)	3		Шанхай Хаофуман		4508001850	0,25/единица

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
11	Спиральный шнек	6	Жилье Q235, Φ89*4.5	Хуарун	Guomao Reducer (BWD1-43-Y0,75-2P), Мотор Huanqiu (вторичная энергоэффективность)	8008001600	0,3т/единица	0,75 кВт/единица
12	Фидер	2	Жилье Q235, Φ219615000	Хуарун	Guomao Reducer (BWD3-43-Y2.2-2P), Мотор Huanqiu (вторичная энергоэффективность)	40040015000	0,8t/set	2,2 кВт/единица
13	Ящик для хранения	1	Корпус Q235 (6 мм)	Хуарун			1t/int
14	Компьютеры и мониторы	1		бренд

6. Секция сбора выхлопных пыли выхлопных выбросов

Серийный номер	Название устройства	Количество единиц	Примечание	Размеры	масса
1	Комната предварительной обработки	1
2	Q = 75000 м3/ч	1	С дисплеем дифференциального давления и контроллера программы очистки
3	HEPA Filter	27
4	индуцированный вентилятор	1	Q = 75000M3/H, P = 3800PA переменный частотный двигатель, K = 110-132 кВт
5	Платформа тестирования	1
6	Выхлопная труба и рама скважины	1	φ1450*4 мм ч = 18м
7	Электронная система управления	1	Дельта -инвертор

Процесс производства гранулированного красного свинца:

Red Lead Production Line Equipment

Список оборудования для производственной линии гранул (Special)

Раздавляющий раздел

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
1	Сило, винтовой конвейер	2	Корпус Q235, φ89*4.5	Хуарун	Скорость регулирующей мотор	8008001600	0,3т/единица	1,5 кВт/единица
2	Ультрадисменный пульверизатор	2	Скорость шпинделя 3900R/мин, шлифование тонкости 320 сетка, вывод 480 кг/ч, Объем воздуха на выходе 2170 м³/ч (без нагрузки), Скорость воздуха на выходе 35 м/с (без нагрузки)	Шэнчжоу, Чжэцзян	В том числе кадр, покрытие, компенсатор, шоковой поглотитель, Универсальный мотор (вторичная энергоэффективность)	22009001800	1,5t/set	Хост 22 кВт/блок Расширение 4 кВт/блок
3	Сборщик пульсной пыли с 72 мешками	2	Область фильтрации 54㎡, концентрация пыли <15 г/м³, эффективность 99,5%, коробка Q235 (3 мм)	Хуарун	В том числе пульсная сумка, контроллер, сепаратор масла-воды, электрический клапан, Универсальный мотор (уровень энергоэффективности 2), Подшипник NSK (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/int	1,5 кВт/единица
4	18,5 кВт поклонник	2	Корпус Q235 (4 мм)	Нантон Ганан	Включая импорт и экспорт, Global Motor (вторичная энергоэффективность)	12006001500	0,6 т/единица	18,5 кВт/единица
5.	Сборщик пульсной пыли с 72 мешками	2	Область фильтрации 54㎡, концентрация пыли <15 г/м³, эффективность 99,5%, коробка Q235 (3 мм)	Хуарун	В том числе пульсная сумка, контроллер, сепаратор масла-воды, электрический клапан, Универсальный мотор (уровень энергоэффективности 2), Подшипник NSK (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/int	1,5 кВт/единица

Серийный номер	Название устройства	Количество единиц	Параметры устройства	Производитель	Примечание	Размеры	масса	власть
6	Поле управления (withplc, сенсорный экран)	2		Шанхай Хаофуман		43010001000	0,1/единица
7	7,5 кВт поклонник	2	Корпус Q235 (4 мм)	Нантон Ганан	Включая импорт и экспорт, Глобальный мотор (вторичная энергоэффективность)	600600800	0,3т/единица	7,5 кВт/единица
8	Гравитационная автоматическая упаковочная машина	2	Упаковка: 40-100 мешков/час, Диапазон взвешивания: 25 кг/сумка, Точность взвешивания ± 0,2-0,3%, Сила 5,5 кВт	Вуси Бангьяо	Скорость шитья: 1800 об / мин, Шитье толщины: 8 мм, Длина стежка: 6,5-11 мм, Автоматический разрыв потока	200010002500	1,5t/set	5,5 кВт/единица
9	Звездный кормушка	4	V = 60-80 ℃, давление воздуха 7236, скорость потока 3167, Скорость 2800R/мин	Цзяньген Фуксин		400*800	0,2т/единица	1,5 кВт/единица
10	Хранение бака	2	SUS304 (6 мм), Том 1,8 м³	Хуарун	Barrel SUS304 (6 мм)	Φ1800*3000	1,2т/единица

Сокрушительный процесс производственной линии:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Почему выбирают новое оборудование для производственной линии красной линии?

· Оптимизированная производительность: гарантирует, что красный свинец производится с максимально возможным качеством, отвечающим требованиям современных промышленных стандартов.

· Эффективные: несмотря на свои усовершенствованные функции, оборудование предназначено для экономически эффективного, предлагая высокую отдачу от инвестиций.

· Универсальность: подходит для широкого спектра приложений, от традиционных отраслей до новых секторов.

· Поддержка и обслуживание: подкреплена комплексной поддержкой и обслуживанием, обеспечивая, чтобы пользователи могли полагаться на оборудование для долгосрочных операций.
